Version vom 5. Mai 2025, 14:55 Uhr
Dokumente: Benutzeranleitung
Geräte-Kategorie: Schaltgeräte
Geräte-Typ: Adam-4068 Relais bzw. Adam-4060 Relais
Integrationsmethode: Modbus-RTU
Hinweis: Die ADAM-Geräte müssen mit der Software des Herstellers konfiguriert werden, bevor der Scan Prozess mit dem PRiOT-EnMo erfolgreich durchgeführt werden kann.

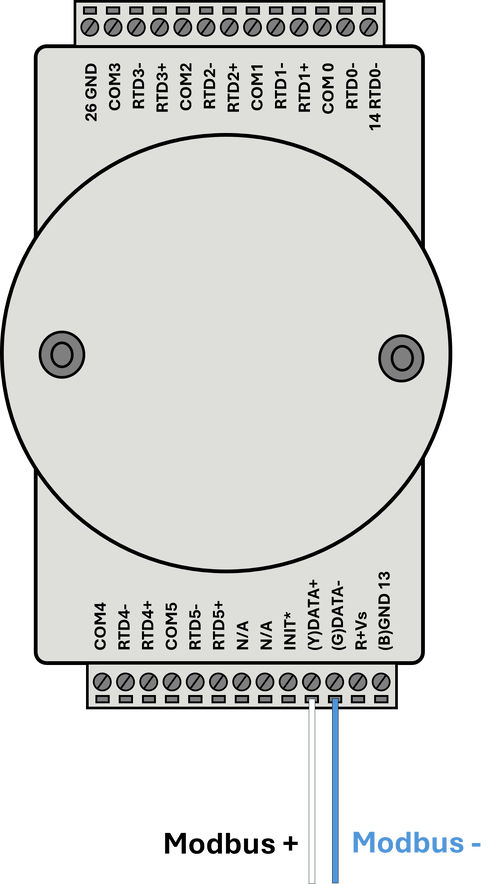

Anschlussschema
Den unteren grünen Stecker der Relaisbox ADAM-4068 ausstecken und mit dem grünen Stecker der Teststation verbinden.
Beim Stecker der Relaisbox INT* mit (B) GND 10 verbinden.
Gerätekonfiguration
- Öffne die Software ADAM 4000-5000 (Version 4.00.06). Hier findest du den Download-Link zur Software.
- Öffne den Geräte-Manager und notiere dir die COM-Port-Nummer, an der das ADAM-Modul angeschlossen ist.
-
Trage die COM-Port-Nummer in der ADAM-Software unter Serial Port ein.
Klicke anschließend auf das Feldstecher-Symbol und starte den Scan mit Startadresse 0.
Sobald das Gerät in der Liste erscheint, kannst du den Scan abbrechen.
Ein
*vor dem Gerätenamen zeigt an, dass es sich im Konfigurationsmodus befindet. -
Gib nun die folgenden Parameter ein bzw. überprüfe diese:
- Adresse: 91 DEC
- Baudrate: 9600 bps
- Protokoll: MODBUS
- Führe anschließend ein Update durch.
- Trenne beim Stecker der Relaisbox INT* die Verbindung von Anschluss (B) GND 10.
- Starte das System neu (z. B. Stromleiste kurz ausschalten und wieder einschalten).
- Prüfe, ob die Adresse (DEC 91), die Baudrate (9600 bps) und das Protokoll (Modbus) korrekt übernommen wurden. Wenn alles stimmt, ist die Konfiguration erfolgreich abgeschlossen und der Scan-Prozess kann beginnen.
