Janitza UMG604

Benutzeranleitung: [1]
Oder: [2]
Geräte-Kategorie:
Geräte-Typ:
Scan Methode: Modbus-RTU oder Modbus-TCP

Bei diesem Stromzähler ist Wandler Messung möglich. Der Stromzähler kann sowohl über TCP als auch via Modbus-RTU, ausgelesen werden.

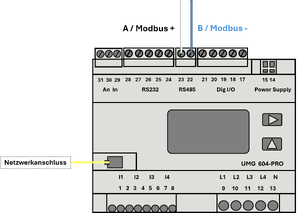

Anschlussschema

Der Stromzähler Janitza UMG604 wird gemäss folgender Tabelle verkabelt.

Kabel	Zählerposition
A (weisses Kabel)	23
B (blaues Kabel)	22

Vorsicht: Ein zusätzlicher Widerstand (120 Ohm/ 0,25 Watt) muss an das letzte Gerät am Modbus angeschlossen werden.

Gerätekonfiguration

Damit der Scan erfolgreich ausgeführt werden kann müssen folgende Parameter konfiguriert werden:

• Baudrate: 9600 bits/sec
• Parität: keine
• Stopbit: 1


Die wichtigsten Einstellungen am Gerät erfolgen im Programmier-Modus. In diesen kann durch gleichzeitiges Betätigen der Tasten 1 und 2 für 1 Sekunden gewechselt werden. Erkennbar ist der Modus durch «PRG» in der Anzeige. Durch «kurzes» Betätigen wird vorwärts geblättert oder der blinkende Wert +1 addiert. Durch «langes» Betätigen wird rückwärts geblättert oder -1 abgezogen.

Um die oben genannten Parameter zu konfigurieren müssen folgende Schritte durchgeführt werden.

1. Adresse 200 die Geräteadresse bzw. Modbus-ID einstellen.
2. Adresse 202 Baudrate auf 9600 Bits/sec stellen.
3. Falls notwendig auf Adresse 203 den Modus (Slave/Master) konfigurieren.

Genauere Informationen zum Einstellen der Parameter, finden sich im Benutzerhandbuch auf der Seite 34. Sind nun alle Werte korrekt konfiguriert kann mit dem Scan fortgefahren werden.
