Adam 4068 4060

Adam-4068

Benutzeranleitung: [1]
Geräte-Kategorie: Relais
Geräte-Typ: Adam-4068 Relais bzw. Adam-4060 Relais
Integrationsmethode: API

Die ADAM-Geräte müssen mit der Software des Herstellers konfiguriert werden, bevor der Scan Prozess mit dem PRiOT-EnMo erfolgreich durchgeführt werden kann.

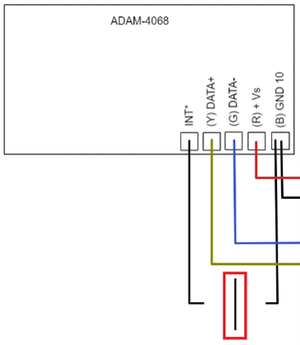

Anschlussschema

Den unteren grünen Stecker der Relaisbox ADAM-4068 ausstecken und mit dem grünen Stecker der Teststation verbinden.
Beim Stecker der Relaisbox INT* mit (B) GND 10 verbinden.

Gerätekonfiguration

Adam vor dem Scan

Konfigurationsparameter prüfen

Trennung INT* von (B) GND 10

Überprüfung der Konfiguration

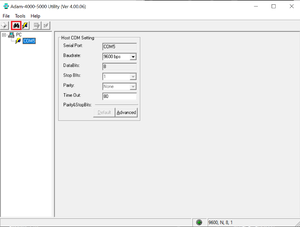

1. Die Software Adam 4000-5000 öffnen (Ver. 4.00.06). [2]
2. Den Geräte Manager öffnen und die COM-Nummer ablesen an den Adam angeschlossen ist.
3. Die COM-Nummer korrespondiert in der ADAM-4000-5000 Software und wird unter Serial Port angegeben.
4. Auf Feldstecher Symbol klicken und mit Start Adresse 0 den Scan beginnen.
5. Sobald das Gerät in der Liste auftaucht, den Scan abbrechen. Ein «*» vor dem Gerät bedeutet, dass es sich im Konfigurationsmodus befindet.

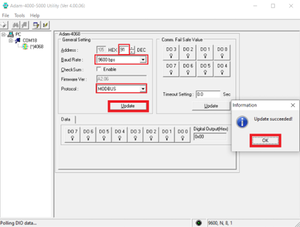

6. Die Folgenden Parameter müssen eingegeben oder kontrolliert werden

   * 91 DEC
   * Baud Rate: 9600bps
   * Protocol: MODBUS

1. Update durchführen
2. Beim Stecker der Relaisbox INT* von (B) GND 10 trennen.
3. Neustart (z.B Stromleiste aus und wieder einschalten).
4. Erneut mit dem Feldstecher Symbol den Scan mit Start Adresse 90 beginnen.
5. Verifizieren, ob die Adresse (DEC 91), Baud-Rate (9600bps) und das Protokoll (Modbus) umkonfiguriert wurden. Ist dies der Fall ist das Gerät erfolgreich konfiguriert und der Scan-Prozess kann gestartet werden.
