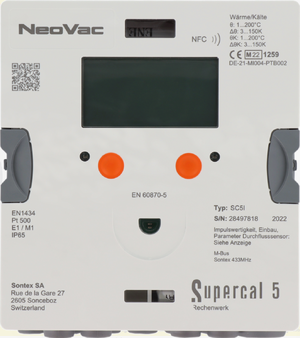

Supercal 5

Dokumente: Benutzeranleitung
Geräte-Kategorie: Wärmezähler
Integrationsmethode: M-Bus oder Modbus RTU

Achtung: Für die Integration via M-Bus Protokoll, ist ein M-Bus Pegelwandler notwendig. Alternativ kann der Wärmezähler mit einem Modbus-RTU Modul ausgerüstet werden, womit er wie ein normaler Modbus-RTU Slave behandelt werden kann.

Anschlussschema

Standardmäßig erfolgt der Anschluss des Geräts über M-Bus. Optional kann das Gerät durch ein Modbus-RTU-Modul erweitert werden.

Supercal 5 mit Modbus RTU Modul

Der Supercal 5 mit Modbus RTU Modul wird gemäss folgender Tabelle verkabelt.

Kabel	Anschluss
Modbus - (blaues Kabel)	D0
Modbus + (weisses Kabel)	D1

Die folgende Abbildung zeigt ein vereinfachtes Anschlussschema für die Modbus-Kommunikation. Es dient ausschließlich zur Orientierung und kann je nach Gerätekonfiguration von der tatsächlichen Installation abweichen. Für genauere Informationen kann die Benutzeranleitung konsultiert werden.

Vorsicht: Der letzte Stromzähler im Bus muss mit einem 120 Ohm Widerstand terminiert werden.

Supercal 5 M-Bus

Die M-Bus-Schnittstellen der Zähler müssen mit 2 Kabeln am Pegelwandler angeschlossen werden (M+ und M-). Dabei ist die Anschlusspolarität der Kabel irrelevant, denn M-Bus ist polaritätsunabhängig. Das bedeutet, die Datenleitungen können beliebig vertauscht angeschlossen werden.

Die folgende Abbildung zeigt ein vereinfachtes Anschlussschema für die M-Bus-Kommunikation. Es dient ausschließlich zur Orientierung und kann je nach Gerätekonfiguration von der tatsächlichen Installation abweichen. Für genauere Informationen kann die Benutzeranleitung konsultiert werden.

Gerätekonfiguration

Der Zähler wird grundsätzlich von einem Techniker in Betrieb genommen. Die Baudrate des M-Bus Moduls ist auf 2400 bits/s zu setzen. Die Adressierung kann entweder über die Primäradresse oder die Sekundäradresse erfolgen. Die volle Sekundäradresse besteht aus einem Teil aus der Seriennummer und zum anderen Teil aus einer Herstellerspezifischen Erweiterung; Die Seriennummer != Sekundäradresse.

Die Primäradresse ist eine beliebig zuteilbare Zahl zwischen 0 und 255; Aufgrund einiger reservierten Adressen empfehlen wir mit der Adressierung bei der Adresse 10 zu beginnen und laufend zu inkrementieren.

Es wird empfohlen ein Inbetriebnahmeprotokoll der M-Bus-Zähler mit Seriennummer, Primäradresse, Sekundäradresse, Beschreibung, Standort, neustem Zählerstand und Inbetriebnahmezeitpunkt zu führen, damit die Zähler richtig ausgelesen und zugeordnet werden können.
