Askoheat+

Benutzeranleitung: [1]
Geräte-Kategorie: Noch nicht im Frontend integriert
Geräte-Typ: Noch nicht im Frontend integriert
Scan Methode: Modbus-RTU

ASKOHEAT+ Ist ein steuerbarer Heizeinsatz für den Boiler, welcher je nach Ausführung Leistungen in 3-19 Stufen und Leistungen bis 20kW aufnehmen kann. Das Gerät kann über Modbus RTU mit dem PRiOT EnMo verbunden werden. Dem Gerät können 3 externe PT1000 Messfühler angeschlossen werden. PRiOT steuert das Gerät entsprechend dem Überschuss an und visualisiert sowohl die Leistungsdaten als auch die Temperaturen der externen Messfühler.

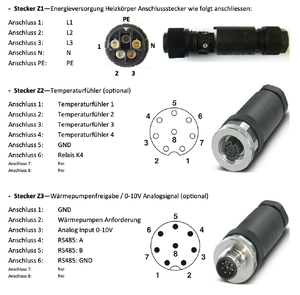

Anschlussschema

Datei:Askoheat+ Anschluss2.png

Die Abbildungen stellen den Anschluss dar.

Gerätekonfiguration

1. Das Gerät über den LAN-Anschluss mit einem Router verbinden (diese Verbindung wird nur temporär benötigt).
2. Einen Computer mit demselben Netzwerk verbinden.
3. Im Browser des Computers http://askoheat.local eingeben.
4. Auf den Button «Installer» und anschliessend auf «Experte» klicken.
5. Im Kapitel «Setup» auf «Optional RS485 Interface Settings (ModBus RTU Master/ Slave» klicken.
6. Folgende Parameter einstellen:

• Slave ID: 11
• Baudrate: 9600
• Enable Send parity bit odd: nicht setzen
• Enable Send parity bit even: nicht setzen
• Send two stop bits: nicht setzen
• Modbus RTU Slave: active
• Modbus RTU Master: inactive

1. Mit dem Button «Save Changes» die Änderungen speichern.
