Askoheat+

Benutzeranleitung: Askoheat+ & F+, Askoheat F+2.0
Geräte-Kategorie: Heizeinsatz
Geräte-Typ: Askoma ASKOHEAT+
Integrationsmethode: Modbus-RTU

Vorsicht: Das letzte Modbus-RTU-Gerät im Bus muss mit einem 120 Ohm Widerstand terminiert werden. Für Details klicke auf die Integrationsmethode.

Unterstützte Modelle

Es werden alle ASKOHEAT-F+ Modelle mit einer Modbus-Schnittstelle unterstützt. Weitere Modbus-Fähige ASKOHEAT Modelle können nach Absprache auch installiert werden.

Mit dem Produktfinder auf der Askoma-Website kann nach Heizeinsätzen mit Modbus gefiltert werden (Nutzung > ModBus (TCP/RTU) / 0-10V): Produktfinder

Allgemeine Infos

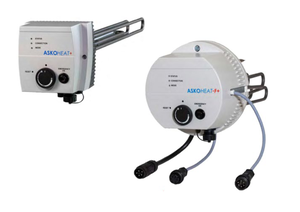

ASKOHEAT+ Ist ein steuerbarer Heizeinsatz für den Boiler, welcher je nach Ausführung Leistungen in 3-19 Stufen und Leistungen bis 20kW aufnehmen kann. Das Gerät kann über Modbus RTU mit dem PRiOT Energy Manager verbunden werden. Dem Gerät können 3 externe PT1000 Messfühler angeschlossen werden. PRiOT steuert das Gerät entsprechend dem Überschuss an und visualisiert sowohl die Leistungsdaten als auch die Temperaturen der externen Messfühler.

Anschlussschema

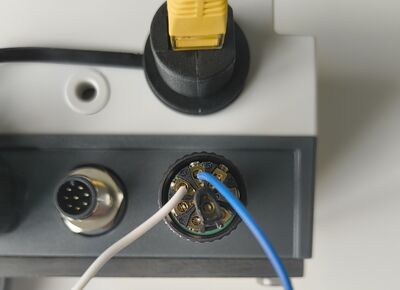

Folgende Abbildungen stellen den Anschluss für den Askoheat+ und F+ dar.

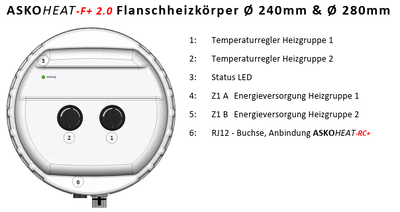

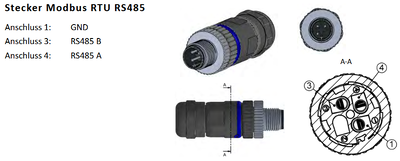

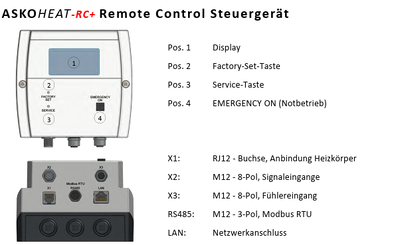

Folgende Abbildungen stellen den Anschluss für den Askoheat F+ 2.0 dar.

Gerätekonfiguration

1. Das Gerät über den LAN-Anschluss mit einem Router verbinden (diese Verbindung wird nur temporär benötigt).
2. Einen Computer mit demselben Netzwerk verbinden (nicht via PRiOT Energy Manager WLAN, sondern direkt).
3. Im Browser des Computers http://askoheat.local eingeben.
4. Auf den Button «Einstellungen» klicken.
5. Anschliessend den Installer Modus durch betätigen des Switch Buttons oben rechts aktivieren. Auf anfrage den PIN-Code vom PopUp Fenster eingeben um den Installer-/Expert-Modus freizuschalten.
6. Nun die Option «Zugriff über Steuereingänge» auswählen.
7. Dann Art der Verbindung «RS-485(RTU)» wählen.
8. Folgende Parameter einstellen:

   Einstellung	Wert
   Slave ID	11
   Baudrate	9600
   Enable Send parity bit odd	nicht setzen
   Enable Send parity bit even	nicht setzen
   Send two stop bits	nicht setzen
   Modbus RTU Slave	active
   Modbus RTU Master	inactive

9. Mit dem Button «Speichern» die Änderungen speichern.
10. WICHTIG:Wieder zurück zu «Einstellungen» navigieren und unter «Analogeingang» den Signaleingang deaktivieren, damit die Steuerung über Modbus-RTU funktioniert.
