Optec M3Pro

Benutzeranleitung: [1]
Geräte-Kategorie: Stromzähler
Geräte-Typ: Optec M3PRO
Scan Methode: Modbus-RTU

Anschlussschema

M3PRO 80 Modbus MID

Der M3PRO 80 Modbus MID wird gemäss folgender Tabelle verkabelt.

Kabel	Zählerposition
A (weisses Kabel)	6
B (blaues Kabel)	5

Vorsicht: Der letzte Stromzähler im Bus muss analog dem untenstehenden Bild mit dem intern vorhandenen 120 Ohm Widerstand terminiert werden.

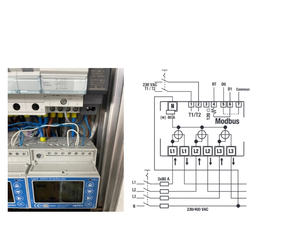

M3PRO 1-5 Modbus MID (Variante CT-Wandler)

Kabel	Zählerposition
A (weisses Kabel)	2
B (blaues Kabel)	5

Vorsicht: Der letzte Zähler im Bus muss terminiert werden. Es muss eine Brücke zwischen Pin 4 und Pin 5 eingebaut werden.

Gerätekonfiguration

Damit der Scan erfolgreich ausgeführt werden kann müssen folgende Parameter konfiguriert werden:

• Baudrate: 9600 bits/sec
• Parität: keine
• Stopbit: 1

Um oben genannte Paramter zu konfigurieren können folgende Schritte durchgeführt werden.

1. Die Taste «Pfeil rechts» einmal drücken, bis Engineering erscheint.
2. Nun die Taste «Pfeil unten» betätigen bis «Configure» erscheint, mit «OK» bestätigen.
3. Mit den Pfeil-Tasten (oben/unten) nach «Adresse» suchen und durch «OK» bestätigen. Die Adresse sollte nun blinken und kann durch die Pfeiltasten angepasst werden (Hauptzähler 101, PV 102). Die neue Adresse mit OK bestätigen.
4. Mit den Pfeil-Tasten nach der Baud-Rate suchen. Mit OK bestätigen. Die Baud-Rate blinkt. Rate auf 9'600 einstellen und mit OK bestätigen.

Das Gerät wurde nun fertig konfiguriert und ist bereit zum Scan.
