Optec M3Pro
Dokumente: Benutzeranleitung, Modbus-Protokoll, Modbus-Modul-Bedienungsanleitung
Geräte-Kategorie: Stromzähler
Geräte-Typ: Optec M3PRO
Integrationsmethode: Modbus-RTU
Anschlussschema
M3PRO 80 Modbus MID

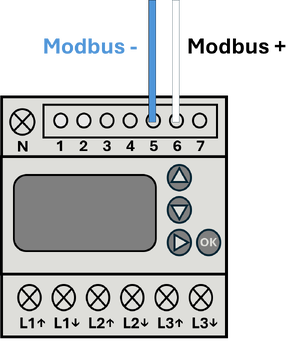

Der M3PRO 80 Modbus MID wird gemäss folgender Tabelle verkabelt.
| Kabel | Zählerposition |
|---|---|
| A (weisses Kabel) | 6 (D1) |
| B (blaues Kabel) | 5 (D0) |
Vorsicht: Der letzte Zähler im Bus muss terminiert werden. Dazu kann der interne 120 Ohm Widerstand genutzt werden: Brücke zwischen RT und D0 (Terminals 4 und 5) schliessen.
M3PRO 1-5 Modbus MID (Variante CT-Wandler)
| Kabel | Zählerposition |
|---|---|
| A (weisses Kabel) | 2 (D1) |
| B (blaues Kabel) | 3 (D0) |
Vorsicht: Der letzte Zähler im Bus muss terminiert werden. Dazu kann der interne 120 Ohm Widerstand genutzt werden: Brücke zwischen RT und D0 (Terminals 3 und 4) schliessen.
Gerätekonfiguration
Damit der Scan erfolgreich ausgeführt werden kann müssen folgende Parameter konfiguriert werden:
- Baudrate: 9600 bits/sec
- Parität: keine
- Stopbit: 1
Um oben genannte Paramter zu konfigurieren können folgende Schritte durchgeführt werden.
- Die Taste «Pfeil rechts» einmal drücken, bis Engineering erscheint.
- Nun die Taste «Pfeil unten» betätigen bis «Configure» erscheint, mit «OK» bestätigen.
- Mit den Pfeil-Tasten (oben/unten) nach «Adresse» suchen und durch «OK» bestätigen. Die Adresse sollte nun blinken und kann durch die Pfeiltasten angepasst werden (Hauptzähler 101, PV 102). Die neue Adresse mit OK bestätigen.
- Mit den Pfeil-Tasten nach der Baud-Rate suchen. Mit OK bestätigen. Die Baud-Rate blinkt. Rate auf 9'600 einstellen und mit OK bestätigen.
Wandlerzähler

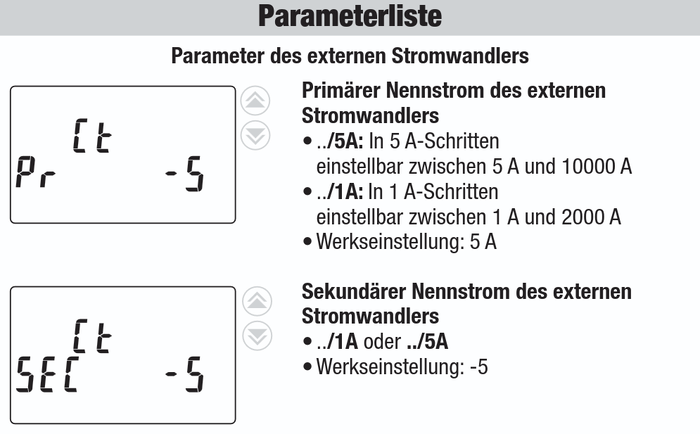

Um das Wandlerverhältnis einzustellen, müssen das Primär und Sekundärverhältnis richtig eingestellt werden. Jede Ziffer der Zahl kann auf 0-9 gesetzt werden. Hier muss 1 Ziffer eingegeben werden, dann bestätigen und die nächste Ziffer eingeben:
Das Gerät wurde nun fertig konfiguriert und ist bereit zum Scan.
