Modbus-TCP

Der Modbus-TCP Scan ist ein Verfahren zur Identifikation und Kommunikation von Geräten in einem TCP/IP-basierten Modbus-Netzwerk. Modbus-TCP ist eine der häufigsten Varianten des Modbus-Protokolls, das für die Fernüberwachung und -steuerung in industriellen Systemen verwendet wird. Der Scanprozess dient dazu, Modbus-kompatible Geräte im Netzwerk zu entdecken und mit dem PRiOT-Gerät zu verbinden.

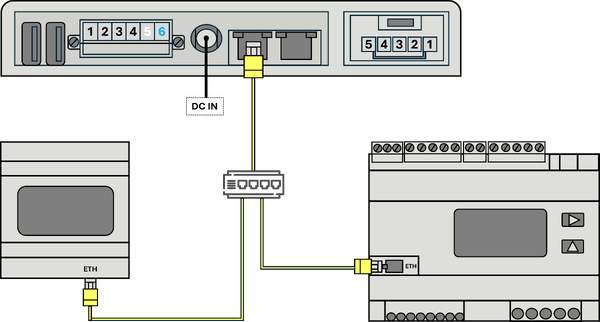

Anschlussschema

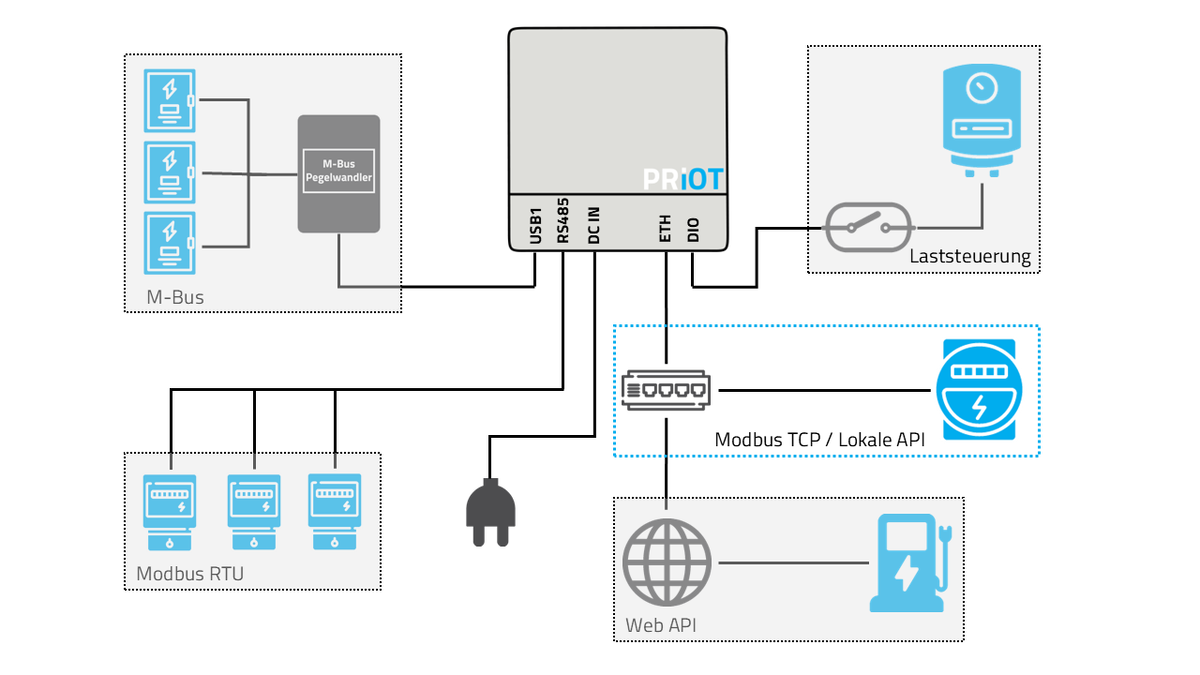

Bei Modbus-TCP erfolgt die Kommunikation mit den Geräten über das Netzwerk. Der PRiOT Energy Manager muss hierzu über ETH1 oder ETH2 mit dem Netzwerk verbunden sein. Auch die Modbus-Zähler müssen im selben Netzwerk eingebunden sein und eine gültige, bekannte Modbus-ID besitzen, um vom System erkannt werden zu können.

Wichtige Parameter

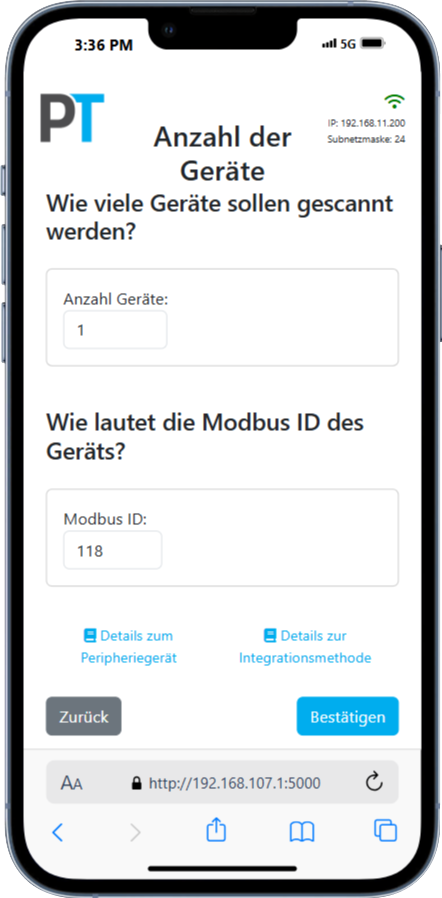

Beim Modbus-TCP Scan muss die Modbus-ID des zu scannenden Geräts angegeben werden. Diese ID wird verwendet, um gezielt nach dem entsprechenden Gerät im Netzwerk zu suchen. Sollte das Gerät mit dieser Modbus-ID nicht gefunden werden, werden zusätzliche, häufig verwendete Modbus-IDs abgefragt, um die Erfolgschancen zu erhöhen.

Ablauf des Scanprozesses

Der Scan sollte in der Regel nicht länger als 1 Minute dauern. Wenn der Scan diese Zeit überschreitet, kann dies darauf hindeuten, dass:

• Das Gerät sich nicht im selben Netzwerk befindet.
• Die angegebene Modbus-ID falsch ist.

In diesem Fall gibt es die Möglichkeit, den Scan abzubrechen und den Prozess mit einer korrekten Modbus-ID oder im richtigen Netzwerk erneut zu starten.
