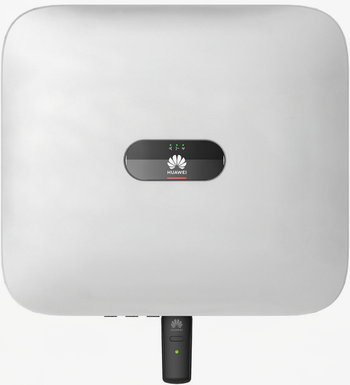

Huawei sun2000

Dokumente: Benutzeranleitung
Geräte-Kategorie: Wechselrichter
Integrationsmethode: Modbus-TCP
Hinweis: Bevor das Gerät mit dem PRiOT Energy Manager via Modbus TCP kommunizieren kann, muss dieser Kommunikationsweg via Fusion Solar App oder dem Fusion Solar Portal aktiviert werden.
Hinweis: Der Sun2000 Wechselrichter kann ab Version v3.1.0.0 zusätzlich zum Smart Dongle auch über den SmartAssistant ausgelesen werden. Die entsprechende Integration kann einfach aus der Geräteliste herausgelesen werden.

Anschlussschema

Da der Scan des Gerätes via TCP erfolgt, ist kein spezieller physischer Anschluss nötig. Jedoch müssen die folgenden Voraussetzungen getroffen sein:

Das Gerät muss Zugriff zum Internet haben und im Fusion Solar Portal registriert sein.
Das Gerät muss sich im gleichen Subnetz befinden wie der PRiOT Energy Manager
Die Modbus-Adresse des Gerätes muss in den Suchparametern vor dem Scan mitangegeben werden.
Modbus TCP muss seitens Huawei Aktiviert sein:
- Integration über den SmartDongle:
  - Anlage > Dongle > Konfiguration > ModBus-TCP > Verbindung auf Aktivieren (uneingeschränkt) stellen
- Integration über den SmartAssistant:
  - Zu Anlage > SmartAssistant (SA4H-BTXXXXXXXXXX) > Konfiguration > Modbus-TCP navigieren
  - Verbindung auf Aktivieren stellen
  - TLS-Verschlüsselung auf Deaktivieren stellen

(Der physische Installationsprozess kann in der Benutzeranleitung unter System Installation>Equipment Installation> Floor-Mounted bzw. Wall-Mounted Installation nachgesehen werden.)

Konfiguration via Fusion Solar APP

Integration via SmartDongle

Öffne die Fusion Solar App und melde dich mit deinem Username und Password an. Führe nun folgende Schritte aus:

Scanne den QR-Code auf dem Wechselrichter.
Navigiere nun Einstellungen>Kommunikationskonfiguration>Dongle-Parametereinstellungen>Modbus-TCP.
Stelle den Modbus TCP Parameter auf «Aktivieren (uneingeschränkt)».

Integration via SmartAssistant

Gleich wie oben, aber stattdessen diese beiden Parameter einstellen:

Verbindung auf Aktivieren stellen
TLS-Verschlüsselung auf Deaktivieren stellen

Konfiguration via Fusion Solar Portal

Integration via Smart Dongle =

Gehe zur Login Page vom Solar Portal und logge dich ein. Führe nun folgende Schritte aus:

Wähle die entsprechende Anlage im Portal aus.
Öffne «Device Management».
Wähle das Dongle-Gerät aus (Checkbox setzen).
Klicke «Set Parameters».
Wähle Modbus-TCP und stelle die Connection auf «Enable (unrestricted)».

Integration via SmartAssistant =

Gleich wie oben, aber stattdessen diese beiden Parameter einstellen:

Verbindung auf Aktivieren stellen
TLS-Verschlüsselung auf Deaktivieren stellen

Modbus-ID

Für einen erfolgreichen Scan muss die Modbus ID richtig gesetzt werden.

Integration via Smart Dongle

Achtung: Die Relevante Modbus ID findet man unter dem Wechselrichter:

Zu Anlage > Wechselrichter > Konfiguration navigieren
Unter dem Titel Geräteinformationen im Feld Modbus-ID-Adresse findest du die Modbus-ID
Füge die gefundene Modbus-ID beim Scan ein

Integration via SmartAssistant

Achtung: Die Relevante Modbus ID findet man unter dem SmartAssistant:

Zu Anlage > SmartAssistant (SA4H-BTXXXXXXXXXX) > Konfiguration navigieren
Unter dem Titel Geräteinformationen im Feld Modbus-ID-Adresse findest du die Modbus-ID
Füge die gefundene Modbus-ID beim Scan ein

Das Gerät kann nun gescannt und hinzugefügt werden.

Optional: Ausspeisebegrenzung

Beschreibung

Der Wechselrichter kann dynamisch über das PRiOT EMS begrenzt werden. Dies ist in der folgenden Situation sinnvoll:

Das Energiewerk hat eine Einspeisebegrenzung verhängt
Es ist keine Einspeisebegrenzung durch das Huawei-System möglich (Kein Smart-Meter oder SmartAssistant vorhaden)

Voraussetzungen seitens Huawei (Fusionsolar-Portal)

Anlage > Dongle > Configuration > Active Power Control ist nicht aktiv (aber falls möglich, besser dies verwenden --> Direktere Steuerung)
Anlage > Dongle > Configuration > Scheduling via DI Port ist nicht aktiv (Huawei lässt keine dynamische Steuerung zu, wenn DI-Steuerung aktiv ist)
Das Feld unter Anlage > Inverter > Configuration > Power Adjustment > Fixed active power derating (W) ist bearbeitbar

Plattform

Wenn der Wechselrichter gescannt wurde, kann seitens Plattform bei der Laststeuerung eine Wechselrichterbegrenzung eingerichtet werden:

Eine neue Wechselrichterbegrenzung erstellen
Den Wechselrichter auswählen
Maximale Wechselrichterleistung in kW eintragen (in der Wechselrichterkonfiguration auf dem Fusionsolar-Portal ersichtlich)
Maximale Ausspeiseleistung eintragen (vom Energiewerk vorgegeben)
Erstellen
Immer auf Auto lassen

Weitere Konfigurationsschritte

Egal ob über die App oder das Portal, überprüfe ob die minimalen Softwareversionen (siehe Tabelle) erfüllt sind und führe, wenn nötig, ein Softwareupdate via Fusion Solar aus.


Gerät	Softwareversion
Dongle	V130
Batterie	V116
Wechselrichter	V149

FAQ / Troubleshooting

Falls das Gerät via TCP-Scan nicht gefunden wird, können folgende Einstellungen auf dem Huawei Fusion Solar Portal überprüft und der Scan wiederholt werden.

Beim Dongle muss die «ModBus-TCP» Einstellung auf «Enable (unrestricted)» gesetzt sein.
Stelle sicher, dass die Software der Geräte den minimalen Softwareanforderungen entspricht.
Bei `Inverter > Configuration > Device Information > Modbus ID address` ist die Modbus ID hinterlegt. Stelle sicher, dass Du diese nutzt, um die Batterie zu scannen.

Falls alles richtig konfiguriert ist und das Gerät evtl. auch schon ausgelesen wurde, aber jetzt nicht mehr ausgelesen wird:

«ModBus-TCP» auf «Disable» und anschliessend wieder auf «Enable (unrestricted)» stellen.
